水流的方向是通过进水阀分两路，一路从排水阀门排出，另外一路经UV灯然后流经水泵排除。

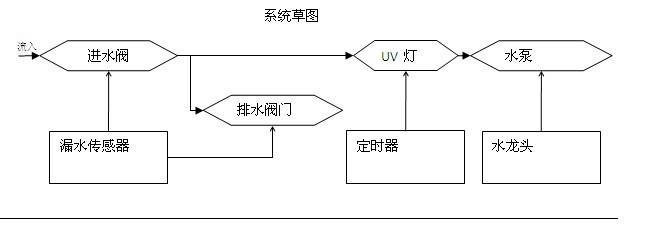

整个控制系统作用的对象如系统草图所示，主要由进水、排水阀门，UV灯、水泵，以及电子浮球、漏水传感器、定时器、水龙头开关组成。

进水阀和出水阀的控制信号来自浮球和漏水传感器的控制，UV灯受一个定时器的控制。水泵受浮球和水龙头的控制。

这里的水龙头指的是连接在水龙头上面的一个能起到开关作用的器件。这里的浮球是一个上面有三个竖直方向排列的干簧管的分别是低水位1个，高水位2个。2个高水位所起的作用是一样的，其中一个只起到保险的作用。

进水电磁的控制信号来自浮球和漏水传感器。进水电磁阀受浮球的高水位控制。当浮球不在高水位时，进水电磁阀总是打开状态，反之则关闭。并且每次进水电磁阀的打开和关闭的状态转换之间有4s的延时，以保证系统在一个稳定的状态。当进水电磁阀累计工作3次后，排水电磁阀打开一次对RO膜进行一次时长18s的冲洗。如果漏水传感器被接通，则无论浮球在什么位置，进水电磁阀都必须处于关闭状态。

UV灯受一个定时器的控制。定时器是一个能以设定的时间长度比如：0.5、1、1.5、2小时的间隔点亮UV灯2分钟左右的定时装置。

水泵的控制信号来自于水龙头。水龙头打开水泵工作，水龙头关闭水泵关闭。但是当浮球处于低水位时，水泵必须立即关闭。

设备使用交流12V，2000mA电源。水泵、电磁阀功率大概为13VDC，600mA。UV灯的功率大概为16W。所有电磁阀应该使用常闭式的。

电路能输出三路指示灯信号，分别是代表电源接通、产水、UV灯故障。

水泵控制板功能如下：

• 上电时，先判断液位开关，如三个都没合上，则进水，**有一个开关合上为止。
• 废水阀（OUTLET）：每6小时工作一次。每次打开时长18S，和进水阀同时工作。如UV灯正在工作，或处于保护水位时，则延时待UV灯工作完后水位回到高水位时再排废水。要同时打开同时关闭。
• 进水阀(INLET)的控制信号来自液位开关和漏水传感器，当液位开关不在高水位时，进水阀总是打开，反之关闭。液位开关处于保护水位时，关闭进水阀。打开和关闭有4S的延时。
• 当漏水传感器合上时，则关闭废水阀，进水阀。

UV：以一个设定的时间（用跳线选择，时间为0。5、1、1。5、2小时）工作一次，每次工作2分钟。或以水龙头控制，水龙头打开时，UV灯工作，水龙头关时，UV灯不工作。

UV CHOICE合上时，UV灯的工作方式由水龙头控制，在UV报警后不再启动。其它报警不影响UV工作。
  0.5  1  1.5  2
T1  断  合  断  合
T2  断  断  合  合

水泵：当水龙头打开时，水泵工作，水龙头关闭时，水泵不工作。当液位开关处于低水位时，水龙头不能工作。当液位开关在保护水位时，水泵工作到液位开关回到高水位。除水泵报警后不能工作外，其它报警不影响。

漏水时，报5声（漏水探头短路）此时，进水阀和废水阀不能工作。其它不影响。

TDS>250PPM时，报二声，能自动退出   3K电阻时是200PPM，2.5K时是250PPM，输出不受影响。UV灯故障3秒后，报三声，指UV灯不工作。PUMP报警，报1声（当处于保护水位时，水泵打开后30分后，如水位不能回到高水位关闭水泵并报警）不能进水，水泵不能工作。 也不能排废水，UV灯也不能工作。

INLET报警，报4声（进水8小时后，如水位不发生变化，关闭进水阀，并报警。）不能进水， 也不能排废水，水泵和UV灯能正常工作。
报警中有一个发生，则有一路输出，三**管C**开路输出无上拉。（PC2口）并有一路指示灯输出。（PC3口）

三个指示灯分别为红色电源，绿色产水（仅进水电磁阀亮时点亮，排废水时不亮），黄色为UV灯坏发光。（黄色灯有报警时就发光）

关于自检的要求：

• 上电后检测如果UV灯选择合，T1或T2 合,蜂鸣器响0.5s后进入自检。
• 输出端检测：UV灯选择合，T1、T2合。则进水电磁阀、排水电磁阀、水泵、UV灯、报警输出端（红灯）依次通电3s。之间同样间隔2s，每个间隔间蜂鸣器响0.5s。据UV等的特性（启动和熄灭有延时），UV灯通电时间可稍慰加长一些。

报警声音含义描述：
1声 水泵不排水， 2声TDS超标， 3声UV灯不亮， 4声8小时无进水， 5声漏水
