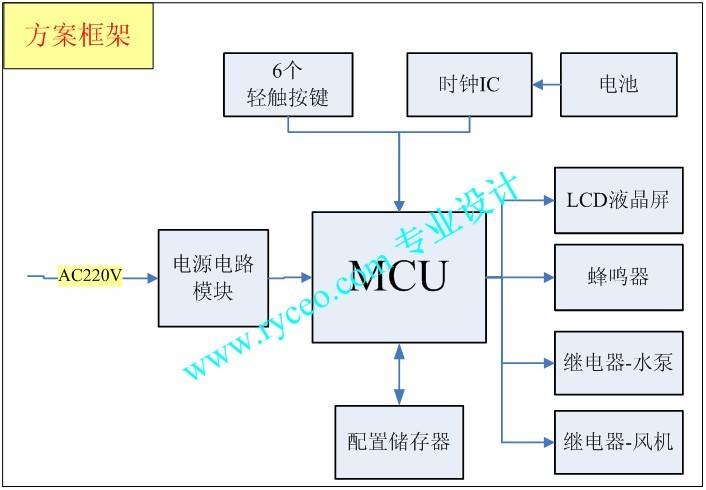

一、设计方案框架：


输入

• 电源处理模块，AC220V；
• 时钟IC，显示正确时间；
• 6个轻触按键：设置键、左右键、加减键、风机键、水泵键、电源开关键；

输出

• LCD液晶屏显示：根据运行模式显示设定时间，或者运行时间等数值；
• 蜂鸣器：运行到设置提醒换液时间时，蜂鸣器每10分钟“嘀嘀嘀”响一次；
• 风机继电器输出：外接接触器，接触器控制风机，2.2kw  380v；
• 水泵继电器输出：控制水泵工作，0.75kw  220V；

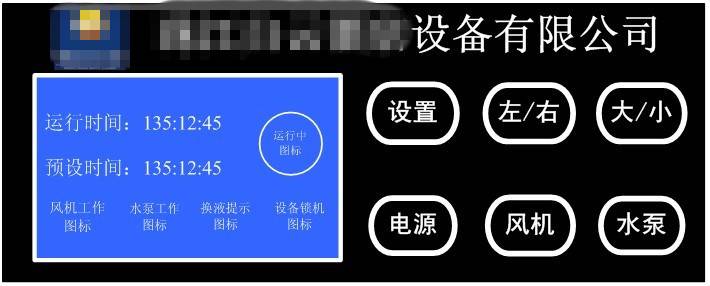

二、显示界面图：

功能描述：

• 风机:多大功率？  2.2kw  380v  （外接接触器）
• 水泵：多大功率？ 0.75kw  220V
• 启动按键:   风机启动，水泵启动；
• 停止按键:   风机停止，水泵停止；
• 还有时间设置按键：设置、加、减；
• 工作时间积累显示，总时间累积；
• 停止再次启动后报警解除，设定的时间重新运行积累。
• 总时间累积：设置小时: **小50 **大150小时;
• 积累运行时间达到设置时间报警提示换液(灯闪)，提示工作10小时后进入锁机界面，需要同时按大小和左右键30秒后，才可以解锁再次进行工作；
• 风机，水泵，分别单**启动（无顺序，无互锁）
