一、设计方案框架：

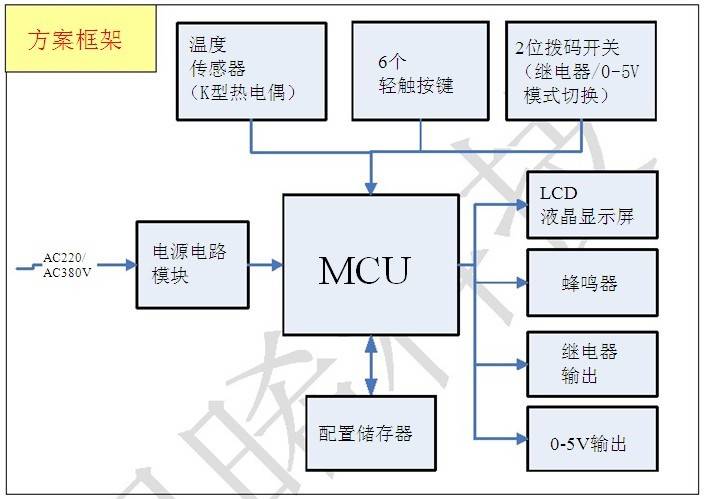

方案框架

输入

• 电源处理模块，AC220V 或者 AC380V：(变压器输入，可以根据不同的电压配套相应的变压器)；
• 温度传感器：K 型热电偶；
• 6 个轻触按键：加键、减键、温度设定键、时间设定键、开始键、停止键；

输出

• LCD 液晶显示屏：显示温度、时间、报警状态、加热状态，连接传感器状态；
• 蜂鸣器：报警声音提醒；
• 继电器输出：外接加热器功率？
• 0-5V 输出：PWM 输出，（采用 PID 调节，达到恒温控制）；
• 外置存储器：用于设定参数的存储；

二、显示界面图：

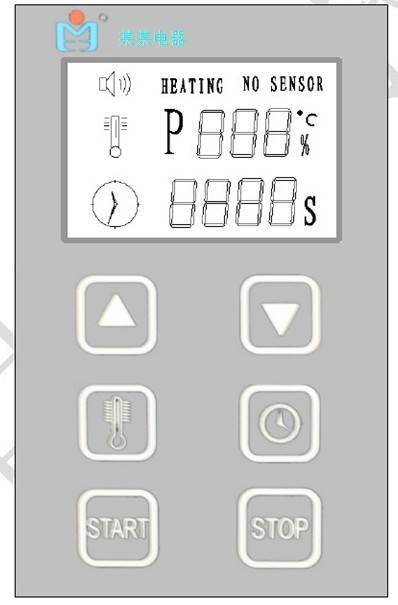

A、外形显示效果图：

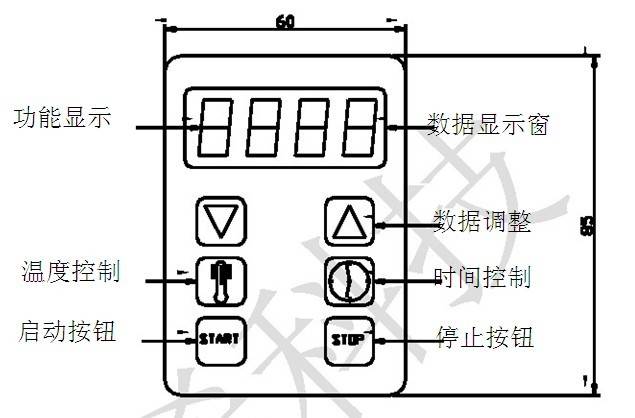

B、控制板外形尺寸：

三、功能描述：

• 数据显示：LCD 液晶显示所设定的参数和测量的数据。
• 当工作在温度模式下，设定目标温度完毕后，自动返回显示所测实际温度数据。
• 当工作在时间模式下，显示所设定的时间，开始工作时，以倒计时的方式显示时间。
• 数据调整：调整数据值，初按时数据慢速变化，续继按时数据快速的变化。
• 单位显示：温度模式时显示 0－300℃，时间模式时显示 9999S 。
• 温度控制  仪表以温度控制的方式工作。
• 时间控制  仪表以时间控制的方式工作。
• 启动按钮  按启动按钮，仪表开始工作。
• 停止按扭  按停止按钮，仪表停止工作。

工作方式：

接通电源，仪表自检并检测传感器，检测完以后，仪表以温度控制模式工作，数据显示环境温度。如传感器没接，则显示 NO SENSOR，此时按启动按钮，主机不可以启动。如转换在时间控制模式下，则可以启动主机。

在温度控制模式下，当所测实际温度**设定温度接近约 3℃时，输出加热自动降低（仅适合 0－5V 控制时），到达设定温度时以更小的输出值输出并发出间断蜂鸣提示音，之后工件以（PID 调节）恒温的方式工作，当温度下降时，自动提高输出值（温度误差可在 1－2 度左右）。仪表上显示工作加热的温度值和累积运行时间值，到达所设定温度后不再计时，自动记忆总加热时间。按下停止按钮时停止加热，蜂鸣器提示音结束输出值从工作值降** 0V。在时间控制模式下，自动显示上次加热所需的时间，当到达所设定时间时，输出值从工作值降为 0V 并间断蜂鸣器提示音三响。

信号输出有二种方式：（安装时采用 2 位拨码开关切换继电器输出或者是 0-5V 输出）

1.继电器输出方式时：到达温度时蜂鸣器三声提示音响起，不用恒温。
2.0—5V 输出方式时：启动时，0-5V 缓慢上升，停止时 5V—0V 缓慢下降，约二秒。

输出的调整：

当信号输出为 0-5V 时，长按停止按钮约三秒，显示 P100%调整数据按钮，显示窗的数据显示，当设定 50%时输出值为 3V。

仪表供电电源：采用变压器式（220V 或者 380V 变压器）。

传感器的型号：K 型热电偶

注：仪表的工作在强磁的环境下，请注意抗干忧（采用 EMI 抗干扰设计）。
实际设计中可能需要增加温度的修整设定，加温度修正电路；
