近年来制造双面孔金属化印制板的典型工艺是SMOBC法和图形电镀法。在某些特定场合也有使用工艺导线法。

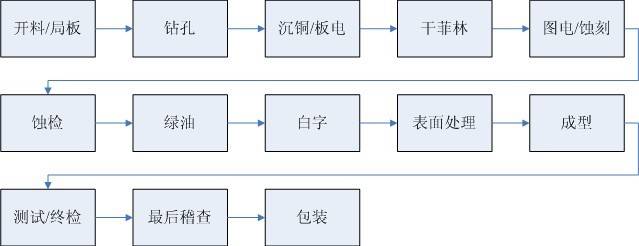

常用的PCB工艺制作流程

1．图形电镀工艺流程

覆箔板-->下料-->冲钻基准孔-->数控钻孔-->检验-->去毛刺-->化学镀薄铜-->电镀薄铜-->检验-->刷板-->贴膜(或网印)-->曝光显影(或固化)-->检验修板---->图形电镀(Cn十Sn／Pb)-->去膜-->蚀刻-->检验修板-->插头镀镍镀金-->热熔清洗-->电气通断检测-->清洁处理-->网印阻焊图形-->固化-->网印标记符号-->固化-->外形加工 -->清洗干燥-->检验-->包装-->成品。
流程中“化学镀薄铜 --> 电镀薄铜”这两道工序可用“化学镀厚铜”一道工序替代，两者各有优缺点。图形电镀--蚀刻法制双面孔金属化板是六、七十年代的典型工艺。八十年代中裸铜覆阻焊膜工艺(SMOBC）逐渐发展起来，特别在精密双面板制造中已成为主流工艺。

2．裸铜覆阻焊膜（SMOBC）工艺

SMOBC板的主要优点是解决了细线条之间的焊料桥接短路现象，同时由于铅锡比例恒定，比热熔板有更好的可焊性和储藏性。

制造SMOBC板的方法很多，有标准图形电镀减去法再退铅锡的SMOBC工艺；用镀锡或浸锡等代替电镀铅锡的减去法图形电镀SMOBC工艺；堵孔或掩蔽孔法SMOBC工艺；加成法SMOBC工艺等。下面主要介绍图形电镀法再退铅锡的SMOBC工艺和堵孔法SMOBC工艺流程。

图形电镀法再退铅锡的SMOBC工艺法相似于图形电镀法工艺。只在蚀刻后发生变化。

双面覆铜箔板-->按图形电镀法工艺到蚀刻工序-->退铅锡-->检查---->清洗
--->阻焊图形-->插头镀镍镀金-->插头贴胶带-->热风整平---->清洗
--->网印标记符号--->外形加工--->清洗干燥--->成品检验-->包装-->成品。

3.堵孔法主要工艺流程如下：

双面覆箔板-->钻孔-->化学镀铜-->整板电镀铜-->堵孔-->网印成像(正像)
-->蚀刻-->去网印料、去堵孔料-->清洗-->阻焊图形-->插头镀镍、镀金
-->插头贴胶带-->热风整平-->下面工序与上相同**成品。
此工艺的工艺步骤较简单、关键是堵孔和洗净堵孔的油墨。

在堵孔法工艺中如果不采用堵孔油墨堵孔和网印成像，而使用一种特殊的掩蔽型干膜来掩盖孔，再曝光制成正像图形，这就是掩蔽孔工艺。它与堵孔法相比，不再存在洗净孔内油墨的难题，但对掩蔽干膜有较高的要求。

PCB是控制板中**基本**重要的一部分，过硬的工艺才能打造出质量保证的PCB板。
